Polski kompletny system automatyki Grenton

Co wykonujemy?

kompletowanie modułów do planowanych zastosowań i pełna instalacja Smart Home oparta o system Grenton
połączenie Grenton z Home Assistantem w celu wygodnego sterowania domem
uzupełnienie zaawansowanych funkcjonalności podzespołami z innych systemów, np. czujnikami obecności lub dotyku powierzchniowego ESP32

System automatyki Grenton

Grenton to polski (siedziba w Krakowie) system automatyki budynkowej oparty na magistrali przewodowej TF-Bus - Twisted Field Bus, magistrala RS-485, służy do połączenia elementów sterujących, 4-6 żył zbliżonych wyglądem do kabla UTP. Może zostać uzupełniony o moduły bezprzewodowe Z-Wave i Wi-Fi. Sercem instalacji jest CLU (Centralna Logika Urządzenia, urządzenie stanowiące centralny sterownik logiki) montowany w rozdzielnicy głównej. To mini komputer, który steruje wszystkimi elementami automatyki Grenton. Przy bardziej złożonych instalacjach można połączyć kilka CLU ze sobą - pojedyncza jednostka ma limit modułów, z którymi może współpracować. CLU to dedykowana jednostka pod system Grenton wraz z oprogramowaniem producenta, nie można na niej uruchomić nic innego, np. Home Assistanta.

Zalety systemu

Praca lokalna, możliwa bez chmury, tzn. logika wykonuje się w CLU, więc dom inteligentny działa bez internetu. Połączenia zdalne czy aktualizacje wciąż wymagają jednak połączenia z serwerem producenta.
Hybryda przewodowo-bezprzewodowa - główna magistrala przewodowa opiera się o TF-Bus, natomiast istnieje możliwość użycia modułów Z-Wave/Wi-Fi tam, gdzie nie da się poprowadzić kabla. Moduły Z-Wave polecamy jedynie w ostateczności z racji ograniczonego zasięgu, zwłaszcza przez ściany nośne i sufity.
Polski produkt oznacza, że wsparcie i dokumentacja jest dostępna w języku polskim, to pozwala na szybszy kontakt z producentem i daje pewność kompatybilności z normami obowiązującymi w naszym kraju.
Rozbudowany ekosystem modułów obejmujący m. in. oświetlenie, rolety, ogrzewanie, rekuperację, klimatyzację, alarm, sterowanie bramą, domofon SIP, kamery RTSP, multiroom audio.
Elastyczne programowanie i ułatwienia dla instalatorów, dzięki którym klient otrzymuje szybciej gotowy smart home. Object Manager (oprogramowanie do konfiguracji Grenton) pozwala tworzyć złożone scenariusze dzięki skryptom LUA.
Do zaawansowanych automatyzacji domu połączenie z systemem operacyjnym Home Assistant, integrowanie zewnętrznych urządzeń przez moduł Grenton Gate Http bywa kłopotliwe.
Cena niższa niż KNX i zwykle niższa niż Loxone, przy porównywalnej funkcjonalności przewodowej.
Wielką zaletą jest oferowanie szerokiej gamy produktów w ramach jednego rozwiązania. Na modułach Grenton można wykonać większość standardowych rozwiązań dla inteligentnego domu. Jeśli zależy Ci na przewodowym połączeniu i zgraniu wszystkich elementów smart home w ramach jednej marki Grenton to bardzo solidna opcja.

Zalety w podziale na moduły i podzespoły

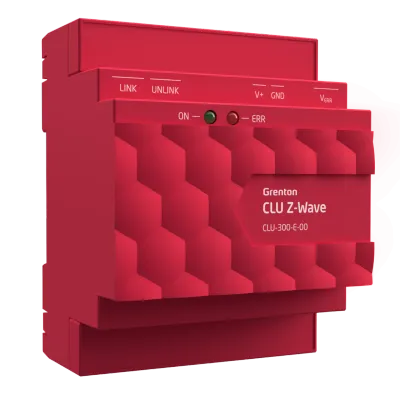

CLU (Central Logic Unit - centralny sterownik logiki)

Cała logika domu może działać lokalnie, bez zależności od serwerów Grenton.
Przy rozbudowanych systemach istnieje możliwość łączenia kilku CLU przez Ethernet (kabel UTP, RJ-45). Warto więc przy okazji rozprowadzania okablowania elektrycznego pomyśleć o topologii sieci domowej.
Pod jedno CLU można podłączyć około 40 modułów przy użyciu magistrali TF-Bus.
Jeden mózg systemu to też tzw. one poit of failure czyli pojedynczy punkt awarii. Na szczęście przywrócenie funkcjonalności domu przy użyciu nowego egzemplarza CLU jest dosyć proste i nie zajmuje wiele czasu, wciąż jednak kluczowy element to kopia u instalatora. W porównaniu do Home Assistant brakuje automatycznego procesu wykonywania kopii zapasowej w wielu miejscach (kopia 321).

TF-Bus (magistrala przewodowa)

Stabilność i szybkość transmisji typowa dla instalacji przewodowych, magistrala została zaprojektowana w taki sposób, aby eliminować zakłócenia mogące powstawać na przewodach.
Załączenie torów fazowych następuje w punkcie przejścia sinusoidy przez zero. Brzmi to bardzo skomplikowanie, ale ważny jest efekt - dłuższa żywotność urządzeń. W skrócie urządzenie przełącza prąd sterowanego odbiornika w momencie, w którym prąd wyrządza najmniej szkód elektronice.
Wymagana wiedza w zakresie instalacji tej magistrali, łatwo popełnić proste błędy, magistrali nie wolno domykać, jej końce powinny być właściwie terminowane.
Brak zakłóceń radiowych i brak utraty zasięgu, jak przy rozwiązaniach bezprzewodowych, ale też użycie tego systemu w już istniejącym domu jest prawie niemożliwe.
Tanie okablowanie (4-żyłowy przewód typu "Micro Match"). Mimo wszystko dla pewności na przyszłość warto użyć dodatkowo kabla UTP ułożonego w gwiazdę, TF-bus nadaje się głównie do sterowania panelami lub połączeń sensorów.
Dużo lepsze rozwiązanie od modułów Z-Wave i wciąż lepsze niż łączność tylko przy pomocy WiFi.

Smart Panel (panel dotykowy z OLED)

Wyświetlacz OLED pokazujący temperaturę, status alarmu czy powiadomienia.
Sensor gestów i zbliżenia umożliwiający obsługę bez dotykania szkła.
Personalizacja ikon i skrótów do dowolnych funkcji, jeden panel zastępuje wiele klasycznych włączników (przy użyciu gestów panel 4 przyciskowy może obsłużyć 16 podstawowych funkcji, plus kolejne 16 dla dłuższego przytrzymania i kolejne np. dla wielo-klików). Mini wyświetlacz pokazuje informację o aktualnej konfiguracji.
Oczywiście każdy przycisk, niezależnie od systemu będzie dużo mniej uniwersalny od ekranu dotykowego, który możemy dowolnie skonfigurować i wybrać na żywo czym aktualnie sterujemy.
Automatyka budynkowa dąży do tego, aby ograniczyć konieczność korzystania z jakiejkolwiek formy sterowania. Fizyczne przyciski powinny jednak stanowić failsafe - ubezpieczenie na wypadek awarii. A jeśli już muszą zostać to mogą być ładne, a te od firmy Grenton mogą się podobać.

Moduły DIN (montowane w rozdzielni)

Przekaźniki (Relay), ściemniacze (Dimmer), wejścia binarne, sterowniki rolet obsługują po kilka urządzeń końcowych, modułowa architektura pozwala rozbudowywać system stopniowo, a ewentualna awaria jednego modułu nie pozbawia nas sterowania połową domu.
Duży plus w porównaniu z tańszymi w przeliczeniu na kanał systemami, które zwykle mają kilkanaście wyjść sterujących, a ich awaria zwykle unieruchamia znaczną część domu.
Estetyka: cała elektronika schowana w szafie, na ścianach zostają tylko starannie wykonane przyciski/panele. Nawet moduły w szafie rozdzielczej prezentują się profesjonalnie mimo plastikowej obudowy.

Moduły podtynkowe

Możliwy montaż w puszkach elektrycznych bez potrzeby prowadzenia dodatkowych modułów do rozdzielni, jest to wygodne przy modernizacjach, a moduły są wciąż połączone przewodowo. Minusem jest "ucieczka logiki" z rozdzielnicy, integrator automatyki musi przekazać dobrą dokumentację, inaczej znalezienie takiego modułu w przyszłości może być problematyczne.

Moduły bezprzewodowe (Z-Wave, Wi-Fi)

Rozbudowa systemu o pomieszczenia bez okablowania (np. w gotowym budynku, bez kucia ścian).
Kompatybilność z częścią urządzeń Z-Wave innych producentów.
Nie należy planować ich zastosowania w nowych domach, łączność bezprzewodowa stanowi zawsze "wyższy poziom abstrakcji" w komunikacji smart home i stanowi dodatkową warstwę, która może ulec awarii. Przewody łączeniowe są dużo mniej zawodne.

Object Manager (oprogramowanie konfiguracyjne)

Wizualny edytor GUI do budowy interfejsów sterowania.
Kopie zapasowe projektu, pomiar zużycia mediów (energia), panel statystyk.
Aktualizacje firmware modułów i CLU z poziomu chmury Grenton (opcjonalnie).
Możliwe programowanie systemu zdalne po pierwszym połączeniu między Object Manager i CLU.

Aplikacja mobilna myGrenton

Zdalne sterowanie z telefonu, udostępnianie interfejsu sterującego przez link czasowy (np. dla gościa/najemcy).
Możliwość zmiany "skórki" interfejsu.
Subiektywnie to słaby punkt całego systemu. W porównaniu do Home Assistant możliwości konfiguracyjne bardzo mocno ograniczone. Połączenie zdalne z domem realizowane przez serwer producenta, co rodzi wątpliwości w zakresie prywatności i odporności rozwiązania na przyszłość.

Wady zgłaszane przez użytkowników

Krzywa uczenia - budowa własnych interfejsów GUI wymagają czasu, dużo lepsze efekty daje Home Assistant.
Jakość wykonania obudów - część osób ocenia plastik modułów DIN jako przeciętny (są ukryte w szafie, wizualnie sprawiają dobre wrażenie).
Problemy z integracją innych firm - zgłaszane przypadki, że moduły Z-Wave Grentona (np. Relay) były nieprawidłowo widoczne w centralkach innych producentów. Natomiast integracja z Home Assistant już od dłuższego czasu działa stabilnie.
Skomplikowany interfejs mobilny - aplikacja i jej interfejs na smartfony bywa nieintuicyjna, tu też pomaga Home Assistant.
Zależność od dobrego instalatora - system jest tak dobry, jak projekt i programista, który go skonfiguruje, źle zaprojektowana instalacja psuje odbiór całego systemu.
Mniejsza otwartość niż KNX - w porównaniu z otwartym standardem KNX, Grenton jest rozwiązaniem jednego producenta. Na tym tle system pozostaje daleko w tyle za Home Assistant (realnie każde komercyjne rozwiązanie pozostaje daleko z tyłu). Dlatego też warto zintegrować oba systemy.
Błędy zgłaszane w długiej historii produktu m.in. błędy migracji projektów między wersjami OM, błędne wyświetlanie zmiennych przy dużej ich liczbie, brak ustawiania własnej rozdzielczości interfejsu. Błędy wynikające ze skali to częsty problem w systemach IT, Home Assistant również eliminuje te problemy.

Podsumowanie

Grenton sprawdza się jako przewodowy system automatyki średniej klasy cenowej - kompletny i wciąż tańszy od KNX i Loxone, z dobrym wyposażeniem w panele dotykowe (Smart Panel) i szeroką gamą modułów podtynkowych i szynowych do rozdzielnicy. Istniejące zastrzeżenia można korygować przy pomocy Home Assistant i wyboru instalatora, który zna system.
